2.1 Malha e espaço

Vamos introduzir a malha do domínio computacional 2D a partir de uma triangularização. O espaço de elementos finitos é tomado como o espaço de polinômios afins por partes construído sobre esta malha. Estudos de interpolação e projeção de funções neste espaço são, então, realizados.

2.1.1 Malha

Seja $\Omega\subset\mathbb{R}^{2}$ um domínio limitado com fronteira $\partial\Omega$ suave e poligonal¹¹1 $\Omega$ é, também, chamado de domínio computacional. Uma malha (ou triangularização) $\mathcal{K}$ de $\Omega$ é um conjunto de $\{K\}$ células (ou elementos) $K$ , em que $\Omega=\cup_{K\in\mathcal{K}}K$ e tal que a interseção de duas células é ou um lado, um canto ou vazia.

Uma escolha clássica é tomar as células $K$ como triângulos. O comprimento do maior lado da célula $K$ define o chamado tamanho local da malha $h_{K}$ . O tamanho global da malha é definido por $h=\max_{K\in\mathcal{K}}h_{K}$ .

Uma malha é dita regular quando existe uma constante $c_{0}>0$ tal que $c_{K}>c_{0}$ para todo $K\in\mathcal{K}$ , sendo $c_{K}:=d_{K}/h_{K}$ e $d_{K}$ o diâmetro do circulo inscrito em $K$ . Esta condição significa que os triângulos $K$ da malha não podem ter ângulos muito grandes nem muito pequenos. Ao longo do texto, a menos que especificado o contrário, assumiremos trabalhar com malhas regulares.

Exemplo 2.1.1.

O seguinte Código 13, gera uma malha uniforme no domínio $\Omega=[0,1]^{2}$ .

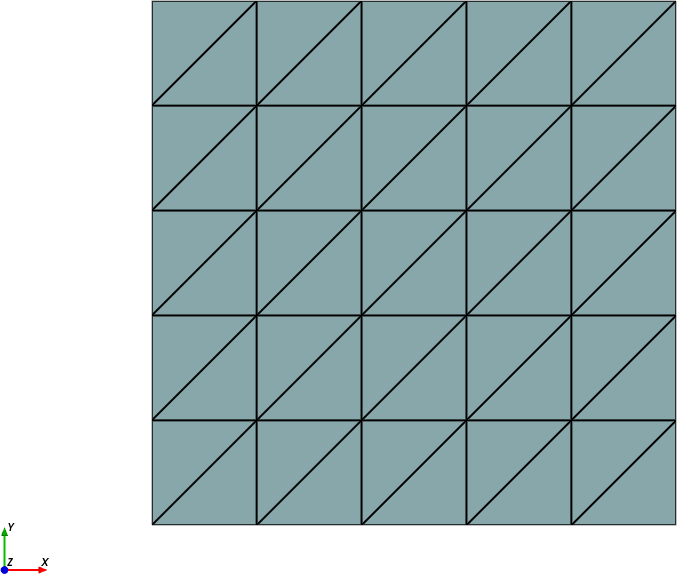

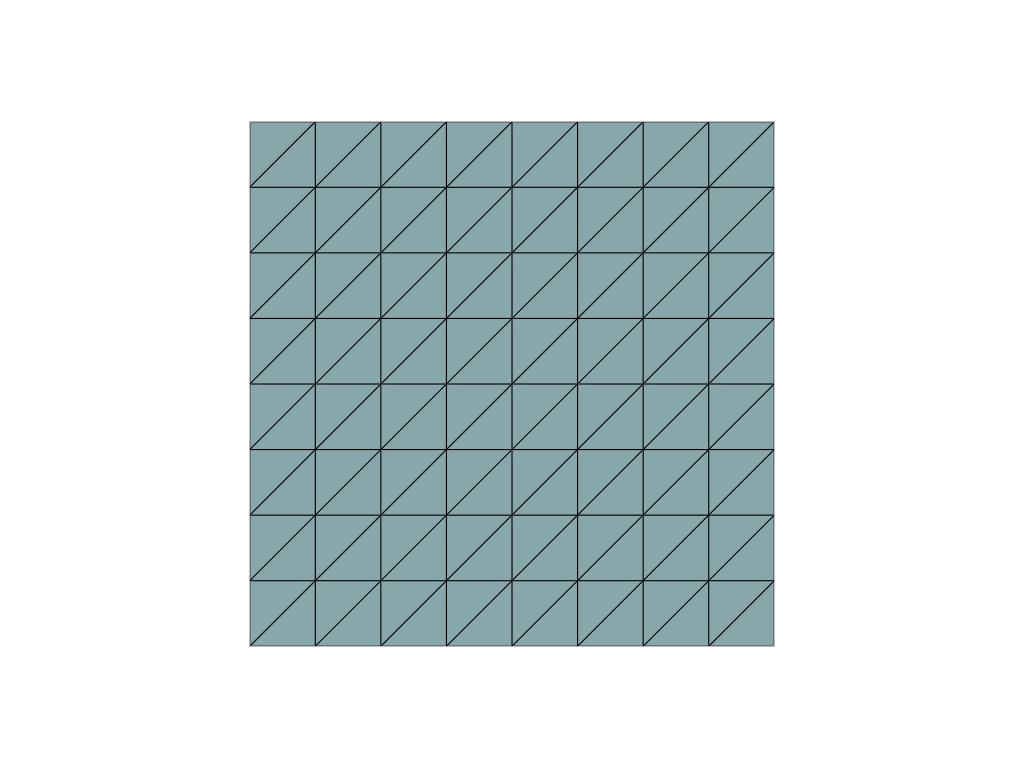

Refer to caption — Figura 2.1: Malha triangular no domínio computacional $\Omega=[0,1]^{2}$ .

Código 13: ex_malha2D.py

⬇

1from mpi4py import MPI

2from dolfinx import mesh

4# malha triangular

5domain = mesh.create_unit_square(MPI.COMM_WORLD,

6 nx = 5, ny = 5)

8# gráfico da malha

9import pyvista

10pyvista.set_jupyter_backend("static")

12from dolfinx import plot

13tdim = domain.topology.dim

14domain.topology.create_connectivity(tdim, tdim)

15topology, cell_types, geometry = plot.vtk_mesh(domain, tdim)

16grid = pyvista.UnstructuredGrid(topology, cell_types, geometry)

18plotter = pyvista.Plotter()

19plotter.add_mesh(grid, show_edges=True, line_width=2)

20plotter.add_axes(interactive=True, line_width=2, color='black', x_color='red', y_color='green', z_color='blue')

21plotter.view_xy()

22plotter.show()

23figure = plotter.screenshot("fig.png", )

2.1.2 Espaço dos polinômios afins

Seja $K\in\mathbb{R}^{2}$ um triângulo e seja $P_{1}(K)$ o espaço dos polinômios afins em $K$ , i.e.

		$\displaystyle P_{1}(K)=\{v;\leavevmode\nobreak\ v=c_{0}+c_{1}x+c_{2}y,$		(2.1)
		$\displaystyle\text{}\quad(x,y)\in K,\leavevmode\nobreak\ c_{0},c_{1},c_{2}\in% \mathbb{R}\}.$		(2.1)

Observamos que toda função $v\in P_{1}(K)$ é unicamente determinada por seus valores nodais

\alpha_{i}=v(N_{i}),i=0,1,2,

(2.2)

onde $N_{i}=(x_{i},y_{i})$ é o $i$ -ésimo nodo (ou vértice) do triângulo $K$ . Isto segue do fato de que o sistema (2.2) tem forma matricial

\begin{bmatrix}1&x_{0}&y_{0}\\ 1&x_{1}&y_{1}\\ 1&x_{2}&y_{2}\end{bmatrix}\begin{bmatrix}c_{0}\\ c_{1}\\ c_{2}\end{bmatrix}=\begin{bmatrix}\alpha_{0}\\ \alpha_{1}\\ \alpha_{2}\end{bmatrix}

(2.3)

Ainda, o valor absoluto do determinante da matriz de coeficientes é $2|K|$ , onde $|K|$ denota a área de $K$ , a qual é não nula²²2Consulte o E.LABEL:exer:detK.

Afim de usarmos os valores nodais como graus de liberdade (incógnitas), nós introduzimos a seguinte base nodal $\{\lambda_{0},\lambda_{1},\lambda_{2}\}$ com

\lambda_{j}(N_{i})=\left\{\begin{array}[]{ll}1&,i=j,\\ 0&,i\neq j\end{array}\right.,\leavevmode\nobreak\ i,j=0,1,2.

(2.4)

Com esta base, toda função $v\in P_{1}(K)$ pode ser escrita como

v=\alpha_{0}\lambda_{0}+\alpha_{1}\lambda_{1}+\alpha_{2}\lambda_{2},

(2.5)

onde $\alpha_{i}=v(N_{i})$ .

Interpolação

Dada uma função contínua $f$ em um triângulo $K$ com nodos $N_{i}$ , $i=0,1,2$ , sua interpolação linear $\pi f\in P_{1}(K)$ é definida por

\pi f=\sum_{i=0}^{2}f(N_{i})\lambda_{i}.

(2.6)

Logo, temos $\pi f(N_{i})=f(N_{i})$ para todo $i=0,1,2$ .

Afim de determinar estimativas para o erro de interpolação, precisamos da chamada derivada total de primeira ordem

Df=\left(\left|\frac{\partial f}{\partial x}\right|^{2}+\left|\frac{\partial f% }{\partial y}\right|^{2}\right)^{1/2}

(2.7)

e da derivada total de segunda ordem

D^{2}f=\left(\left|\frac{\partial^{2}f}{\partial x^{2}}\right|^{2}+\left|\frac% {\partial^{2}f}{\partial x\partial y}\right|^{2}+\left|\frac{\partial^{2}f}{% \partial y^{2}}\right|^{2}\right)^{1/2}.

(2.8)

Proposição 2.1.1.(Erro da interpolação no espaço $P_{1}$ )

A interpolação $\pi f$ satisfaz as seguintes estimativas

	$\displaystyle\\|f-\pi f\\|_{L^{2}(K)}$	$\displaystyle\leq Ch_{K}^{2}\\|D^{2}f\\|_{L^{2}(K)},$		(2.9)
	$\displaystyle\\|D(f-\pi f)\\|_{L^{2}(K)}$	$\displaystyle\leq Ch_{K}\\|D^{2}f\\|_{L^{2}(K)}.$		(2.10)

Demonstração.

Consulte [2]. ∎

Observação 2.1.1.(Malha regular)

A constante $C$ na Proposição 2.1.1 depende do inverso de $\operatorname{sen}(\theta_{K})$ onde $\theta_{K}$ é o menor angulo de $K$ . Desta forma, para um triângulo com $\theta_{K}$ muito pequeno, as estimativas (2.9) e (2.10) perdem sentido. Este fato indica a necessidade de se trabalhar com malhas regulares.

2.1.3 Espaço contínuo dos polinômios afins por partes

O espaço contínuo dos polinômios afins por partes na malha $\mathcal{K}$ é definido por

\color[rgb]{0,0,1}\definecolor[named]{pgfstrokecolor}{rgb}{0,0,1}V_{h}=\{v;% \leavevmode\nobreak\ v\in C^{0}(\Omega),\leavevmode\nobreak\ v|_{K}\in P_{1}(K% ),\leavevmode\nobreak\ \forall K\in\mathcal{K}\}.

(2.11)

Observamos que toda função $v\in V_{h}$ é unicamente determinada por seus valores nodais $\{v(N_{j})\}_{j=0}^{n_{p}-1}$ , onde $n_{p}$ é número de nodos da malha $\mathcal{K}$ .

De fato, os valores nodais determinam uma única função em $P_{1}(K)$ para cada $K\in\mathcal{K}$ e, portanto, uma função em $V_{h}$ é unicamente determinada por seus valores nos nodos. Agora, consideremos dois triângulos $K_{1}$ e $K_{2}$ compartilhando um lado $E=K_{1}\cap K_{2}$ . Sejam $v_{1}$ e $v_{2}$ os dois únicos polinômios em $v_{1}\in P_{1}(K_{1})$ e $v_{2}\in P_{1}(K_{2})$ , respectivamente determinados pelos valores nodais em $K_{1}$ e $K_{2}$ . Como $v_{1}$ e $v_{2}$ também são polinômios lineares em $E$ e seus valores coincidem nos nodos de $E$ , temos $v_{1}=v_{2}$ em $E$ . Portanto, concluímos que toda função $v\in V_{h}$ é unicamente determinada por seus valores nodais.

Afim de termos os valores nodais como graus de liberdade (incógnitas), definimos a base nodal $\{\varphi_{j}\}_{j=1}^{n_{p}}\subset V_{h}$ tal que

\color[rgb]{0,0,1}\definecolor[named]{pgfstrokecolor}{rgb}{0,0,1}\varphi_{j}(N% _{i})=\left\{\begin{array}[]{ll}1&,i=j\\ 0&,i\neq j\end{array}\right.,\leavevmode\nobreak\ i,j=0,1,\dotsc,n_{p}-1.

(2.12)

Notamos que cada função base $\varphi_{j}$ é contínua, polinômio linear por partes e com suporte somente em um pequeno conjunto de triângulos que compartilham o nodo $N_{j}$ . Além disso, toda a função $v\in V_{h}$ pode, então, ser escrita como

\color[rgb]{0,0,1}\definecolor[named]{pgfstrokecolor}{rgb}{0,0,1}v=\sum_{i=0}^% {n_{p}-1}\alpha_{i}\varphi_{i},

(2.13)

onde $\alpha_{i}=v(N_{i})$ , $i=0,1,\ldots,n_{p}$ , são os valores nodais de $v$ .

Interpolação

A interpolação no espaço $V_{h}$ de uma dada função $f$ no domínio $\Omega$ é denotada por $\pi f\in V_{h}$ e definida por

\pi f=\sum_{i=0}^{n_{p}-1}f(N_{i})\varphi_{i}.

(2.14)

Proposição 2.1.2.(Erro de interpolação em $V_{h}$ )

O interpolador $\pi f\in V_{h}$ satisfaz as seguintes estimativas

	$\displaystyle\\|f-\pi f\\|_{L^{2}(\Omega)}^{2}\leq C\sum_{K\in\mathcal{K}}h_{K}^% {4}\\|D^{2}f\\|_{L^{2}(K)}^{2},$		(2.15)
	$\displaystyle\\|D(f-\pi f)\\|_{L^{2}(\Omega)}^{2}\leq C\sum_{K\in\mathcal{K}}h_{% K}^{2}\\|D^{2}f\\|_{L^{2}(K)}^{2},.$		(2.16)

Demonstração.

Consulte o E.2.1.3. ∎

Exemplo 2.1.2.

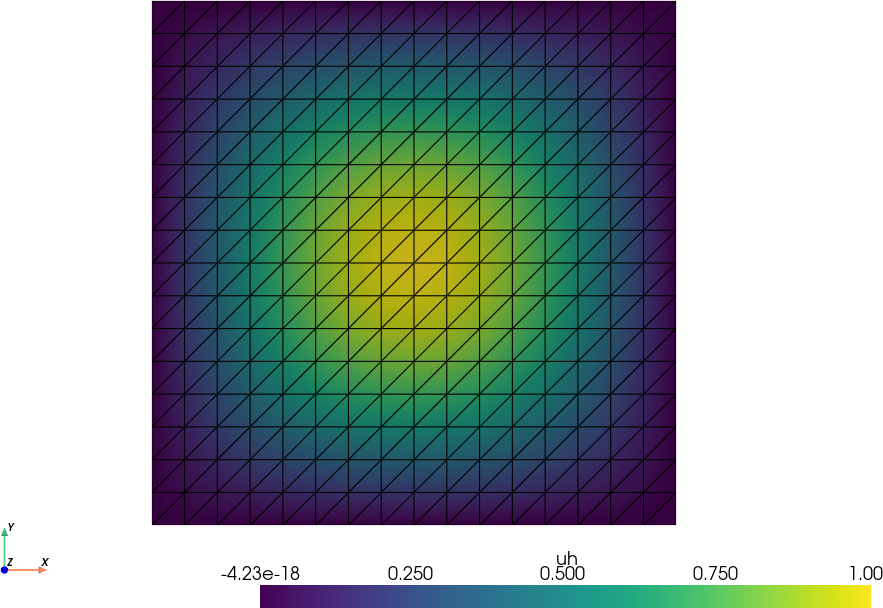

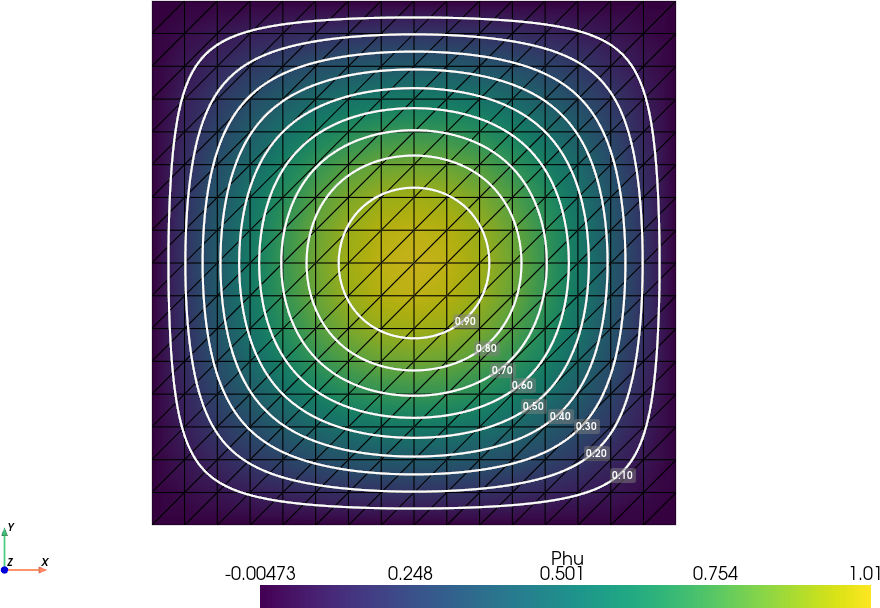

No seguinte código, alocamos um espaço de elementos finitos $V_{h}$ sobre uma malha regular no domínio $\Omega=[0,1]^{2}$ . Ainda, uma função $u_{h}\in V_{h}$ é alocada com valores nodais

u(x,y)=\operatorname{sen}(\pi x)\operatorname{sen}(\pi y).

(2.17)

Código 14: ex_mef2d_interp.py

⬇

1from mpi4py import MPI

2from dolfinx import mesh

4# malha

5domain = mesh.create_unit_square(MPI.COMM_WORLD, 16, 16)

7from dolfinx import fem

9# espaço de elementos finitos

10V = fem.functionspace(domain, ("P",1))

12# função do espaço V

13import numpy as np

14uh = fem.Function(V)

15uh.interpolate(lambda x: np.sin(np.pi*x[0])*np.sin(np.pi*x[1]))

17# gráfico da função

18import pyvista

19from dolfinx import plot

21topology, cell_types, geometry = plot.vtk_mesh(V)

22grid = pyvista.UnstructuredGrid(topology, cell_types, geometry)

23grid.point_data["uh"] = uh.x.array.real

24grid.set_active_scalars("uh")

26plotter = pyvista.Plotter()

27plotter.add_mesh(grid, show_edges=True)

28plotter.add_axes()

29plotter.view_xy()

30plotter.show()

31figure = plotter.screenshot("fig.png")

2.1.4 Exercícios

E. 2.1.1.

Mostre que o determinante da matriz de coeficientes do sistema (2.2) é $2|K|$ , onde $|K|$ é a área do triângulo $K$ .

E. 2.1.2.

Mostre que, para $K$ triângulo de vértices $N_{0}=(0,0)$ , $N_{1}=(1,0)$ e $N_{2}=(1,1)$ , a base nodal $P_{1}(K)=\operatorname{span}\{\lambda_{0},\lambda_{1},\lambda_{2}\}$ é dada por

	$\displaystyle\lambda_{0}(x,y)=1-x,$		(2.18)
	$\displaystyle\lambda_{1}(x,y)=x-y,$		(2.19)
	$\displaystyle\lambda_{2}(x,y)=y.$		(2.20)

Então, escreva a base nodal para um triângulo genérico $K$ , usando uma matriz de transformação afim.

E. 2.1.3.

Prove a Proposição 2.1.2. Dica: demonstração análoga a Proposição 1.1.2.

E. 2.1.4.

Considere a função $u(x,y)=\operatorname{sen}(\pi x)\cos(\pi y)$ definida no domínio $D=[0,1]^{2}$ . Calcule os erros de interpolação $\|u-\pi u\|_{L^{2}(\Omega)}$ e $\|D(u-\pi u)\|_{L^{2}(\Omega)}$ para diferentes refinamentos de malha. Estime a taxa de convergência do erro de interpolação.
