4.4 Superfícies quádricas

Superfícies no espaço que podem ser descritas por equações da forma

ax^{2}+by^{2}+cz^{2}+2dxy+2exz+2fyz+mx+ny+pz+q=0

(4.91)

são chamadas de superfícies quádricas, sendo $a$ , $b$ , $c$ , $d$ , $e$ , $f$ , $m$ , $n$ , $p$ e $q$ coeficientes dados.

4.4.1 Elipsoides

Um elipsoide centrado na origem é uma superfície quádrica de equação

\frac{x^{2}}{a^{2}}+\frac{y^{2}}{b^{2}}+\frac{z^{2}}{c^{2}}=1.

(4.92)

Exemplo 4.4.1.

A Figura 4.12 é um esboço do gráfico da elipsoide de equação

\frac{x^{2}}{9}+\frac{y^{2}}{4}+z^{2}=1.

(4.93)

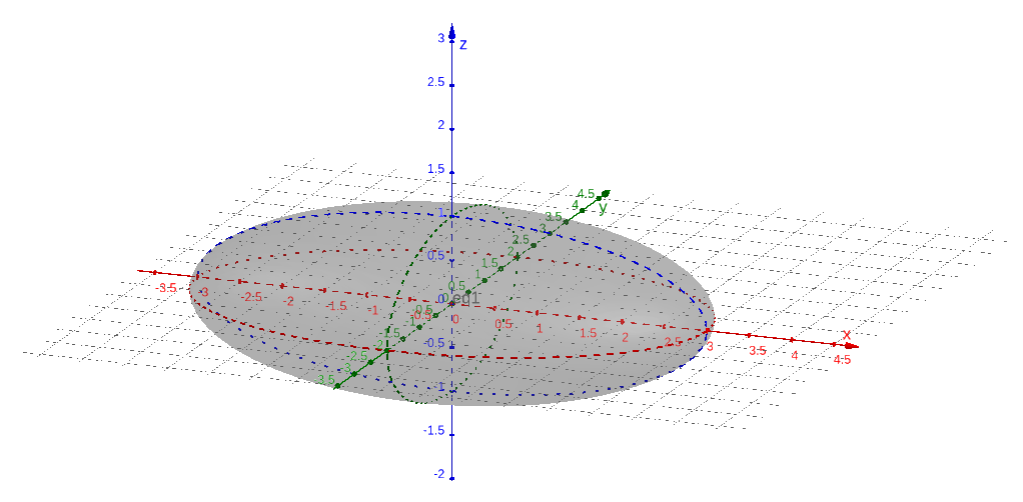

Refer to caption — Figura 4.12: Elipsoide de equação (4.93).

Observamos que a interseção deste elipsoide com o plano $X-Y$ (z=0) é a elipse de equação

\frac{x^{2}}{9}+\frac{y^{2}}{4}=1.

(4.94)

Ou seja, é a elipse com vértices $A_{1}=(-3,0)$ e $A_{2}=(3,0)$ sobre o eixo maior e com extremos do eixo menor em $B_{1}=(0,-2)$ e $B_{2}=(0,2)$ .

De forma análoga, temos que a interseção do elipsoide (4.93) com o plano $X-Z$ ( $y=0$ ) é a elipse de equação reduzida

\frac{x^{2}}{9}+z^{2}=1.

(4.95)

Também, temos associada a elipse de equação reduzida

\frac{y^{2}}{4}+z^{2}=1

(4.96)

que é obtida da interseção do elipsoide (4.93) com o plano $Y-Z$ ( $x=0$ ).

4.4.2 Hiperboloides

Hiperboloides de uma folha

Um hiperboloide de uma folha centrado na origem é uma superfície quádrica de equação

\frac{x^{2}}{a^{2}}+\frac{y^{2}}{b^{2}}-\frac{z^{2}}{c^{2}}=1

(4.97)

\frac{x^{2}}{a^{2}}-\frac{y^{2}}{b^{2}}+\frac{z^{2}}{c^{2}}=1

(4.98)

-\frac{x^{2}}{a^{2}}+\frac{y^{2}}{b^{2}}+\frac{z^{2}}{c^{2}}=1

(4.99)

Exemplo 4.4.2.

Vamos considerar o hiperboloide de equação

\frac{x^{2}}{9}+\frac{y^{2}}{4}-z^{2}=1.

(4.100)

Sua interseção com o plano $X-Y$ ( $z=0$ ) é a elipse

\frac{x^{2}}{9}+\frac{y^{2}}{4}=1.

(4.101)

Sua interseção com o plano $X-Z$ (y=0) é a hipérbole de equação reduzida

\frac{x^{2}}{9}-z^{2}=1.

(4.102)

E, a interseção do hiperboloide com o plano $Y-Z$ ( $x=0$ ) é a hipérbole de equação

\frac{y^{2}}{4}-z^{2}=1.

(4.103)

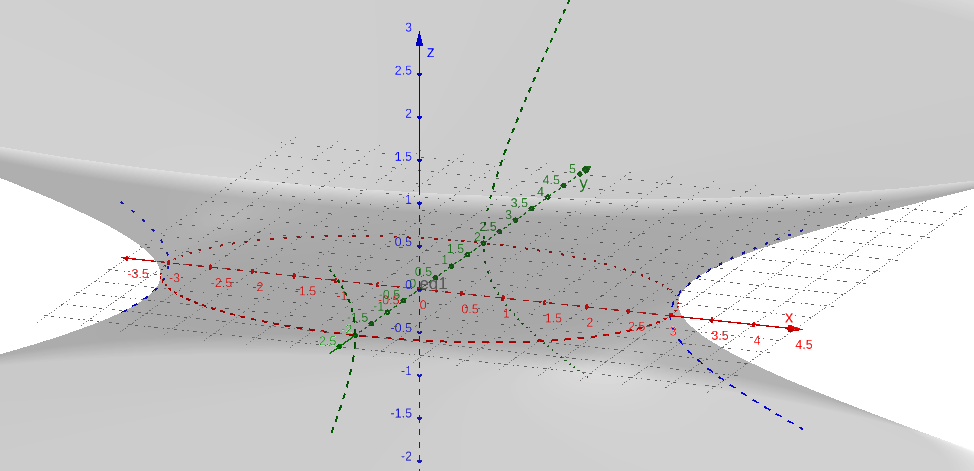

A Figura 4.13 é o esboço do gráfico do hiperboloide de equação (4.100).

Exemplo 4.4.3.

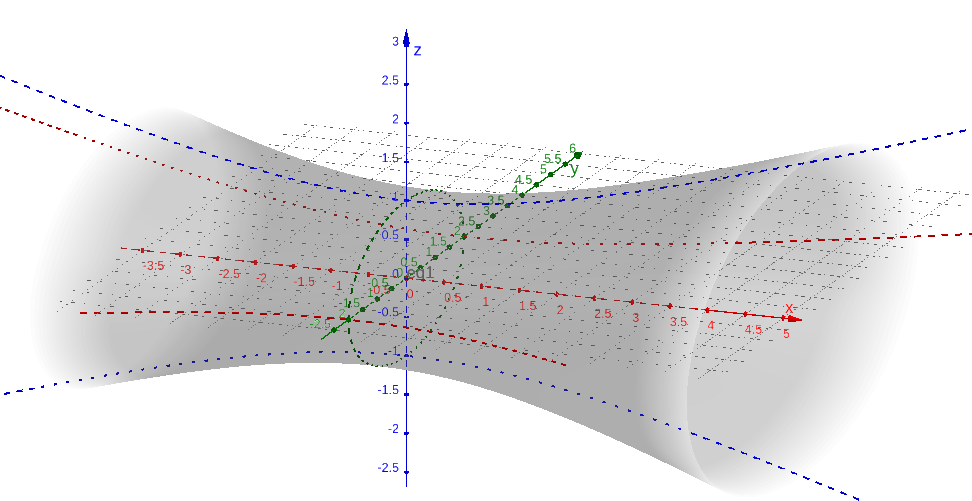

A Figura 4.14 é o esboço do gráfico do hiperboloide de equação

-\frac{x^{2}}{9}+\frac{y^{2}}{4}+z^{2}=1.

(4.104)

Sua interseção com o plano $X-Y$ ( $z=0$ ) é a hipérbole

-\frac{x^{2}}{9}+\frac{y^{2}}{4}=1.

(4.105)

Sua interseção com o plano $X-Z$ (y=0) é a hipérbole de equação reduzida

-\frac{x^{2}}{9}+z^{2}=1.

(4.106)

E, a interseção do hiperboloide com o plano $Y-Z$ ( $x=0$ ) é a elipse de equação

\frac{y^{2}}{4}+z^{2}=1.

(4.107)

Hiperboloides de duas folhas

Hiperboloides de duas folhas têm equações

\frac{x^{2}}{a^{2}}-\frac{y^{2}}{b^{2}}-\frac{z^{2}}{c^{2}}=1

(4.108)

-\frac{x^{2}}{a^{2}}+\frac{y^{2}}{b^{2}}-\frac{z^{2}}{c^{2}}=1

(4.109)

-\frac{x^{2}}{a^{2}}-\frac{y^{2}}{b^{2}}+\frac{z^{2}}{c^{2}}=1

(4.110)

Exemplo 4.4.4.

Vamos considerar o hiperboloide de equação

\frac{x^{2}}{9}-\frac{y^{2}}{4}-z^{2}=1.

(4.111)

Sua interseção com o plano $X-Y$ ( $z=0$ ) é a hipérbole

\frac{x^{2}}{9}-\frac{y^{2}}{4}=1.

(4.112)

Sua interseção com o plano $X-Z$ (y=0) é a hipérbole de equação reduzida

\frac{x^{2}}{9}-z^{2}=1.

(4.113)

E, a interseção do hiperboloide com o plano $Y-Z$ ( $x=0$ ) é vazia, pois não existem $y$ e $z$ que satisfazem a equação

-\frac{y^{2}}{4}-z^{2}=1,

(4.114)

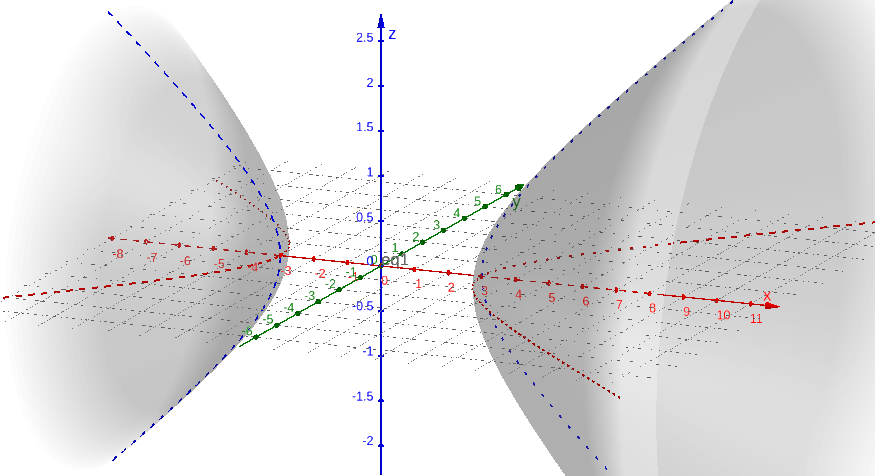

A Figura 4.15 é o esboço do gráfico do hiperboloide de equação (4.111).

4.4.3 Paraboloide elíptico

Um paraboloide elíptico tem equação

\pm z=\frac{x^{2}}{a^{2}}+\frac{y^{2}}{b^{2}}

(4.115)

\pm y=\frac{x^{2}}{a^{2}}+\frac{z^{2}}{c^{2}}

(4.116)

\pm x=\frac{y^{2}}{b^{2}}+\frac{z^{2}}{c^{2}}

(4.117)

Exemplo 4.4.5.

Vamos considerar o paraboloide elíptico de equação

z=\frac{x^{2}}{9}+\frac{y^{2}}{4}

(4.118)

Não há valor $z<0$ que satisfaça a equação (4.118). Sua interseção com o plano $X-Y$ ( $z=0$ ) é o ponto $(0,0,0)$ . Agora, sua interseção com cada plano paralelo ao plano $X-Y$ e com $z=z_{0}>0$ é a elipse de equação

z_{0}=\frac{x^{2}}{9}+\frac{y^{2}}{4}

(4.119)

ou, equivalentemente,

\frac{x^{2}}{9z_{0}}+\frac{y^{2}}{4z_{0}}=1.

(4.120)

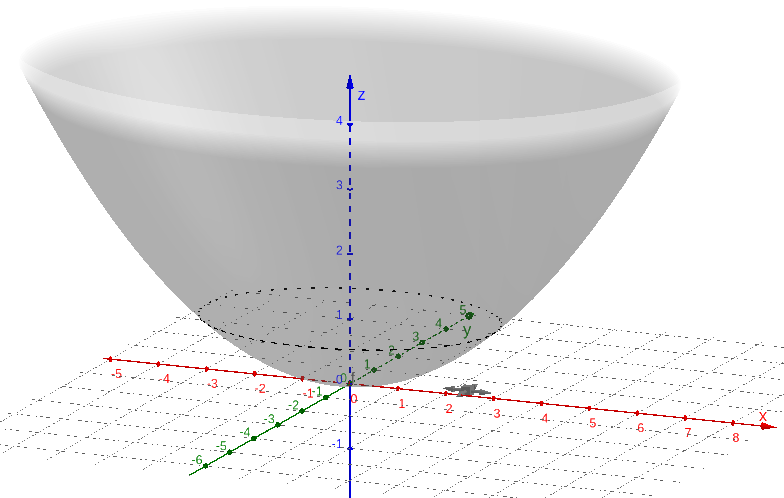

A Figura 4.16 é o esboço do gráfico do paraboloide elíptico de equação (4.118).

Exemplo 4.4.6.

O esboço do gráfico de paraboloide elíptico de equação

-x=\frac{y^{2}}{4}+z^{2}

(4.121)

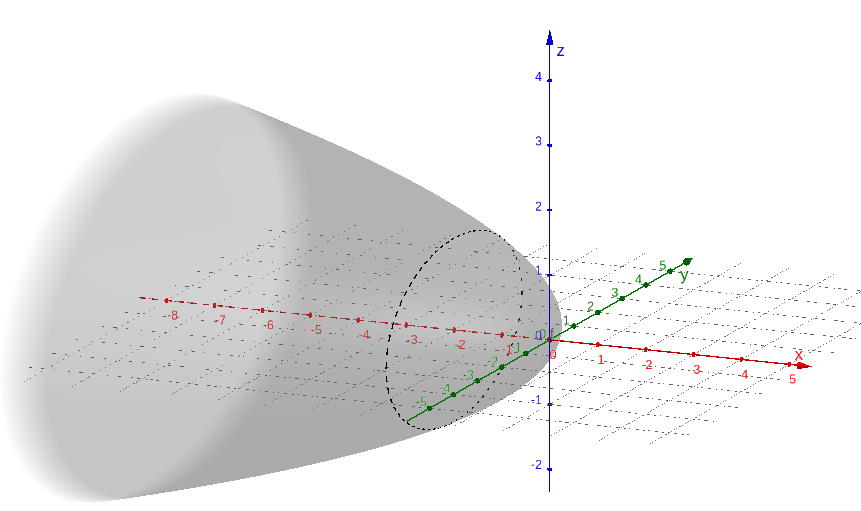

é dado na Figura 4.17. Verifique!

4.4.4 Paraboloide hiperbólico

Um paraboloide hiperbólico tem equação

\pm z=\frac{x^{2}}{a^{2}}-\frac{y^{2}}{b^{2}}

(4.122)

\pm y=\frac{x^{2}}{a^{2}}-\frac{z^{2}}{c^{2}}

(4.123)

\pm x=\frac{y^{2}}{b^{2}}-\frac{z^{2}}{c^{2}}

(4.124)

Exemplo 4.4.7.

Vamos considerar o paraboloide hiperbólico de equação

z=\frac{x^{2}}{9}-\frac{y^{2}}{4}.

(4.125)

Sua interseção com o plano $X-Y$ ( $z=0$ ) são retas que satisfazem a equação

\frac{x^{2}}{9}-\frac{y^{2}}{4}=0.

(4.126)

De fato, isolando $y$ , obtemos as equações destas retas

y=\pm\frac{2}{3}x.

(4.127)

Sua interseção com o plano $X-Z$ (y=0) é a parábola de equação

z=\frac{x^{2}}{9}.

(4.128)

E, a interseção do paraboloide hiperbólico com o plano $Y-Z$ ( $x=0$ ) é a parábola de equação

z=-\frac{y^{2}}{4}.

(4.129)

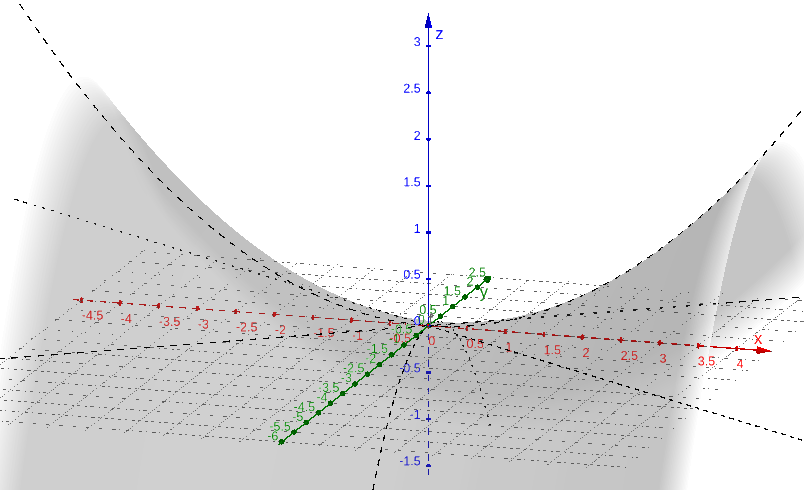

A Figura 4.18 é o esboço do gráfico do paraboloide hiperbólico de equação (4.125).

4.4.5 Exercícios resolvidos

ER 4.4.1.

Escreva a equação do elipsoide que tem como interseções

a)

com o plano $z=0$ a elipse

$\frac{x^{2}}{4}+\frac{y^{2}}{16}=1$ (4.130)
b)

com o plano $y=0$ a elipse

$\frac{x^{2}}{4}+\frac{z^{2}}{9}=1$ (4.131)

Resolução.

Um elipsoide tem equação

\frac{x^{2}}{a^{2}}+\frac{y^{2}}{b^{2}}+\frac{z^{2}}{c^{2}}=1.

(4.132)

Sua interseção com o plano $X-Y$ ( $z=0$ ) é a elipse de equação

\frac{x^{2}}{a^{2}}+\frac{y^{2}}{b^{2}}=1.

(4.133)

Logo, do item a), temos $a^{2}=4$ e $b^{2}=16$ .

Agora, a interseção com o plano $X-Z$ ( $y=0$ ) é a elipse de equação

\frac{x^{2}}{a^{2}}+\frac{z^{2}}{c^{2}}=1.

(4.134)

Assim, do item b), obtemos $c^{2}=9$ .

Desta forma, concluímos que o elipsoide de equação

\frac{x^{2}}{4}+\frac{y^{2}}{16}+\frac{z^{2}}{9}=1.

(4.135)

ER 4.4.2.

Encontre a equação do paraboloide elíptico que contém a circunferência

x^{2}+z^{2}=1,\quad y=-2.

(4.136)

Resolução.

Para que o paraboloide contenha a circunferência

x^{2}+z^{2}=1,\quad y=-2,

(4.137)

ele precisa abrir-se no sentido negativo na direção $y$ . Logo, tem equação

-y=\frac{x^{2}}{a^{2}}+\frac{z^{2}}{b^{2}}.

(4.138)

Fixando $y=-2$ , a equação se reduz a

2=\frac{x^{2}}{a^{2}}+\frac{z^{2}}{b^{2}}.

(4.139)

Para que essa equação coincida com a circunferência $x^{2}+z^{2}=1$ , devemos escolher $a^{2}=b^{2}=\frac{1}{2}$ . Logo, concluímos que o paraboloide elíptico tem equação

-y=2x^{2}+2z^{2}.

(4.140)

4.4.6 Exercícios

E. 4.4.1.

Classifique cada uma das seguintes superfícies quádricas:

a)

$\displaystyle\frac{x^{2}}{2}-y^{2}+\frac{z^{2}}{4}=1$
b)

$\displaystyle x^{2}+\frac{y^{2}}{9}+\frac{z^{2}}{4}=1$
c)

$\displaystyle z=-x^{2}-\frac{y^{2}}{9}$
d)

$\displaystyle x^{2}+y^{2}+z^{2}=0$

a) hiperboloide de uma folha; b) elipsoide; c) paraboloide elíptico; d) ponto $(0,0,0)$

E. 4.4.2.

Forneça a equação do elipsoide que contem os pontos $P=(0,2,0)$ , $Q=(-1,0,0)$ e $R=(0,0,1)$ .

$\displaystyle x^{2}+\frac{y^{2}}{4}+z^{2}=1$

E. 4.4.3.

Forneça a equação do hiperboloide de duas folhas que tem interseções:

a)

com o eixo $X-Y$ igual a hipérbole

$-\frac{x^{2}}{16}+\frac{y^{2}}{4}=1$ (4.141)
b)

com o eixo $Y-Z$ igual a hipérbole

$\frac{y^{2}}{4}-\frac{z^{2}}{9}=1$ (4.142)

$\displaystyle-\frac{x^{2}}{16}+\frac{y^{2}}{4}-\frac{z^{2}}{9}=1$

E. 4.4.4.

Forneça a equação do paraboloide elíptico que contem a elipse

\frac{x^{2}}{2}+z^{2}=1,\quad y=2.

(4.143)

$\displaystyle y=x^{2}+\frac{z^{2}}{\frac{1}{2}}$

E. 4.4.5.

Considere o hiperboloide de uma folha de equação

\frac{x^{2}}{9}-\frac{y^{2}}{4}+z^{2}=1.

(4.144)

Classifique o lugar geométrico de sua interseção com cada um dos seguintes planos

1.

$X-Y$
2.

$X-Z$
3.

$Y-Z$

a) hipérbole; b) elipse; c) hipérbole
