3.1 Sistema de coordenadas polares

Em revisão

No plano, o sistema de coordenadas polares é definido por um ponto de origem (chamado de polo) e um eixo orientado $O x$ (chamado de eixo polar). Veja a Figura 3.1.

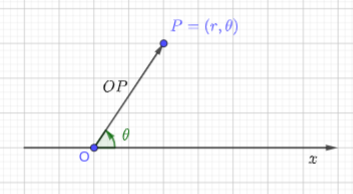

Refer to caption — Figura 3.1: Sistema de coordenadas polares.

Neste sistema, um ponto $P$ de coordenadas polares ${\color[rgb]{0,0,1}\definecolor[named]{pgfstrokecolor}{rgb}{0,0,1}P=(r,\theta)}$ é tal que ${\color[rgb]{0,0,1}\definecolor[named]{pgfstrokecolor}{rgb}{0,0,1}|OP|=r}$ (i.e. a distância do polo ao ponto é $r$ ) e ${\color[rgb]{0,0,1}\definecolor[named]{pgfstrokecolor}{rgb}{0,0,1}\theta}$ é o ângulo de $O x$ com $O P$ , medido positivamente no sentido anti-horário.

Exemplo 3.1.1.

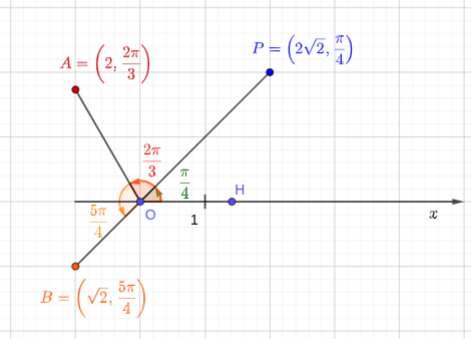

Na Figura 3.2, temos a representação dos pontos ${\color[rgb]{0,0,1}\definecolor[named]{pgfstrokecolor}{rgb}{0,0,1}P=(2\sqrt{2}% ,\frac{\pi}{4})}$ , ${\color[rgb]{1,0,0}\definecolor[named]{pgfstrokecolor}{rgb}{1,0,0}A=(2,\frac{2% \pi}{3})}$ e ${\color[rgb]{1,.5,0}\definecolor[named]{pgfstrokecolor}{rgb}{1,.5,0}B=(\sqrt{2% },\frac{5\pi}{4})}$ no sistema de coordenadas polares.

Observação 3.1.1.

Por convenção, as coordenadas polares $(r,\pi+\theta)=(-r,\theta)$ , $r>0$ . Por exemplo, $B=(\sqrt{2},\frac{5\pi}{4})=(-\sqrt{2},\frac{\pi}{4})$ . Veja na Figura 3.2.

3.1.1 Coordenadas cartesianas x polares

Aqui, vamos estudar como podemos converter as coordenadas de um ponto $P$ de coordenadas cartesianas para coordenadas polares e vice-versa. Vamos denotar as coordenadas cartesianas do ponto $P$ por $P=(x_{P},y_{P})$ e suas coordenadas polares por $P=(r,\theta)$ . Veja a Figura 3.3.

Na Figura 3.3, vamos nos concentrar no triângulo retângulo de vértices $O$ , $(x_{P},0)$ e $P$ . Das relações trigonométricas e do teorema de Pitágoras, temos que

	$\displaystyle\cos\theta=\frac{x_{P}}{r}$		(3.1)
	$\displaystyle\operatorname{sen}\theta=\frac{y_{P}}{r}$		(3.2)
	$\displaystyle r^{2}=x_{P}^{2}+y_{P}^{2}$		(3.3)
	$\displaystyle\operatorname{tg}\theta=\frac{y_{P}}{x_{P}}$		(3.4)

ou, equivalentemente,

	$\displaystyle{\color[rgb]{0,0,1}\definecolor[named]{pgfstrokecolor}{rgb}{0,0,1% }x_{P}=r\cos\theta}$		(3.5)
	$\displaystyle{\color[rgb]{0,0,1}\definecolor[named]{pgfstrokecolor}{rgb}{0,0,1% }y_{P}=r\operatorname{sen}\theta}$		(3.6)
	$\displaystyle{\color[rgb]{0,0,1}\definecolor[named]{pgfstrokecolor}{rgb}{0,0,1% }r=\sqrt{x_{P}^{2}+y_{P}^{2}}}$		(3.7)
	$\displaystyle{\color[rgb]{0,0,1}\definecolor[named]{pgfstrokecolor}{rgb}{0,0,1% }\theta=\operatorname{arc}\operatorname{tg}\left(\frac{y_{P}}{x_{P}}\right)}$		(3.8)

Exemplo 3.1.2.

Vejamos os seguintes casos:

a)

Conversão de $P=(2\sqrt{2},\frac{\pi}{4})$ em coordenadas polares para coordenadas cartesianas.

No caso de $P=(2\sqrt{2},\frac{\pi}{4}$ temos $r=2\sqrt{2}$ e $\theta=\frac{\pi}{4}$ . Desta forma, as coordenadas cartesianas de $P=(x,y)$ são dadas por

$\displaystyle x=r\cos\theta$ (3.9)

$\displaystyle\text{}\quad=2\sqrt{2}\cos\frac{\pi}{4}$ (3.10)

$\displaystyle\text{}\quad=2\sqrt{2}\cdot\frac{\sqrt{2}}{2}$ (3.11)

$\displaystyle\text{}\quad=2$ (3.12)

$\displaystyle y=r\operatorname{sen}\theta$ (3.13)

$\displaystyle\text{}\quad=2\sqrt{2}\operatorname{sen}\frac{\pi}{4}$ (3.14)

$\displaystyle\text{}\quad=2\sqrt{2}\cdot\frac{\sqrt{2}}{2}$ (3.15)

$\displaystyle\text{}\quad=2$ (3.16)

Logo, $P=(2,2)$ em coordenadas cartesianas. Veja a Figura 3.2.
b)

Conversão de $B=(-\sqrt{3},-1)$ de coordenadas cartesianas para coordenadas polares. Neste caso, temos $x=-\sqrt{3}$ e $y=-1$ e

$\displaystyle r=\sqrt{x^{2}+y^{2}}$ (3.17)

$\displaystyle\text{}\quad=\sqrt{(-\sqrt{3})^{2}+(-1)^{2}}$ (3.18)

$\displaystyle\text{}\quad=\sqrt{4}$ (3.19)

$\displaystyle\text{}\quad=2$ (3.20)

$\displaystyle\theta=\operatorname{arc}\operatorname{tg}\left(\frac{y}{x}\right)$ (3.21)

$\displaystyle\text{}\quad=\operatorname{arc}\operatorname{tg}\left(\frac{-1}{-% \sqrt{3}}\right)$ (3.22)

$\displaystyle\text{}\quad=\operatorname{arc}\operatorname{tg}\left(\frac{\sqrt% {3}}{3}\right)$ (3.23)

$\displaystyle\text{}\quad=\frac{7\pi}{6}.$ (3.24)

Desta forma, temos que $P=(2,\frac{7\pi}{6})$ em coordenadas polares. Ou, equivalentemente, $P=(-2,\frac{\pi}{6})$ .

Equação de reta que passa pela origem

Em coordenadas polares, uma reta que passa pela origem e tem ângulo de declividade $\theta_{0}$ tem equação

\theta=\theta_{0},

(3.25)

com $r\in\mathbb{R}$ .

Exemplo 3.1.3.

Seja a reta $y=x$ em coordenadas cartesianas. Em coordenadas polares, a equação desta reta é

\theta=\frac{\pi}{4}.

(3.26)

Equação de circunferência com centro na origem

Em coordenadas polares, a circunferência com centro na origem e raio $r_{0}$ tem equação

r=r_{0}.

(3.27)

Exemplo 3.1.4.

Seja a circunferência $x^{2}+y^{2}=4$ em coordenadas cartesianas. Em coordenadas polares, a equação desta circunferência é

r=2.

(3.28)

3.1.2 Exercícios resolvidos

ER 3.1.1.

Obtenha duas representações em coordenadas polares do ponto $A=(-1,0)$ dado em coordenadas cartesianas.

Resolução.

O ponto $A=(-1,0)$ tem coordenadas cartesianas $x=-1$ e $y=0$ . Para converter em coordenadas polares $A=(r,\theta)$ , podemos usar

	$\displaystyle r^{2}=x^{2}+y^{2}$		(3.29)
	$\displaystyle r^{2}=1^{2}+0^{2}$		(3.30)
	$\displaystyle r=\pm 1$		(3.31)

	$\displaystyle\theta=\operatorname{arc}\operatorname{tg}\left(\frac{y}{x}\right)$		(3.32)
	$\displaystyle\text{}\quad=\operatorname{arc}\operatorname{tg}\left(0\right)$		(3.33)
	$\displaystyle\text{}\quad=\pi\text{ ou }0.$		(3.34)

Ou seja, em coordenadas polares, temos as representações $A=(1,\pi)$ ou $A=(-1,0)$ .

ER 3.1.2.

Obtenha a representação em coordenadas cartesianas do ponto $B=(2,\frac{\pi}{2})$ dado em coordenadas polares.

Resolução.

O ponto $B=(2,\frac{\pi}{2})$ tem coordenadas polares $r=2$ e $\theta=\frac{\pi}{2}$ . Para converter em coordenadas cartesianas $B=(x,y)$ , podemos usar

	$\displaystyle x=r\cos\theta$		(3.35)
	$\displaystyle\text{}\quad=2\cos\frac{\pi}{2}$		(3.36)
	$\displaystyle\text{}\quad=0$		(3.37)

	$\displaystyle y=r\operatorname{sen}\theta$		(3.38)
	$\displaystyle\text{}\quad=2\operatorname{sen}\frac{\pi}{2}$		(3.39)
	$\displaystyle\text{}\quad=2$		(3.40)

Ou seja, em coordenadas cartesianas, temos a representação $B=(0,2)$ .

3.1.3 Exercícios

E. 3.1.1.

Obtenha uma representação em coordenadas polares dos seguintes pontos dados em coordenadas cartesianas:

a)

$A=(-3,3)$
b)

$B=(\frac{3}{2},\frac{\sqrt{3}}{2})$
c)

$C=(\frac{3}{2},-\frac{\sqrt{3}}{2})$

a) $A=(3\sqrt{2},\frac{3\pi}{4})$ ; b) $B=(\sqrt{3},\frac{\pi}{6})$ ; c) $C=(\sqrt{3},\frac{11\pi}{6})$

E. 3.1.2.

Obtenha uma representação em coordenadas cartesianas dos seguintes pontos dados em coordenadas polares:

a)

$A=(2,\frac{\pi}{6})$
b)

$B=(1,\frac{5\pi}{6})$
c)

$C=(-2,\frac{3\pi}{4})$

a) $A=(\sqrt{3},1)$ ; b) $B=(-\frac{\sqrt{3}}{2},\frac{1}{2})$ ; c) $C=(\sqrt{2},-\sqrt{2})$

E. 3.1.3.

Considere a reta de equação $x=0$ em coordenadas cartesianas. Escreva a equação desta reta em coordenadas polares.

$\theta=\frac{\pi}{2}$

E. 3.1.4.

Considere a reta de equação $\theta=\frac{3\pi}{4}$ em coordenadas polares. Escreva a equação desta reta em coordenadas cartesianas.

$y=-x$

E. 3.1.5.

Considere a circunferência de equação $x^{2}+y^{2}=1$ em coordenadas cartesianas. Escreva a equação desta circunferência em coordenadas polares.

$r=1$

E. 3.1.6.

Considere a circunferência de equação $r=\sqrt{2}$ em coordenadas polares. Escreva a equação desta circunferência em coordenadas cartesianas.

$x^{2}+y^{2}=2$
